Aventos HL Top Blumotion

Para una correcta instalación se requiere:

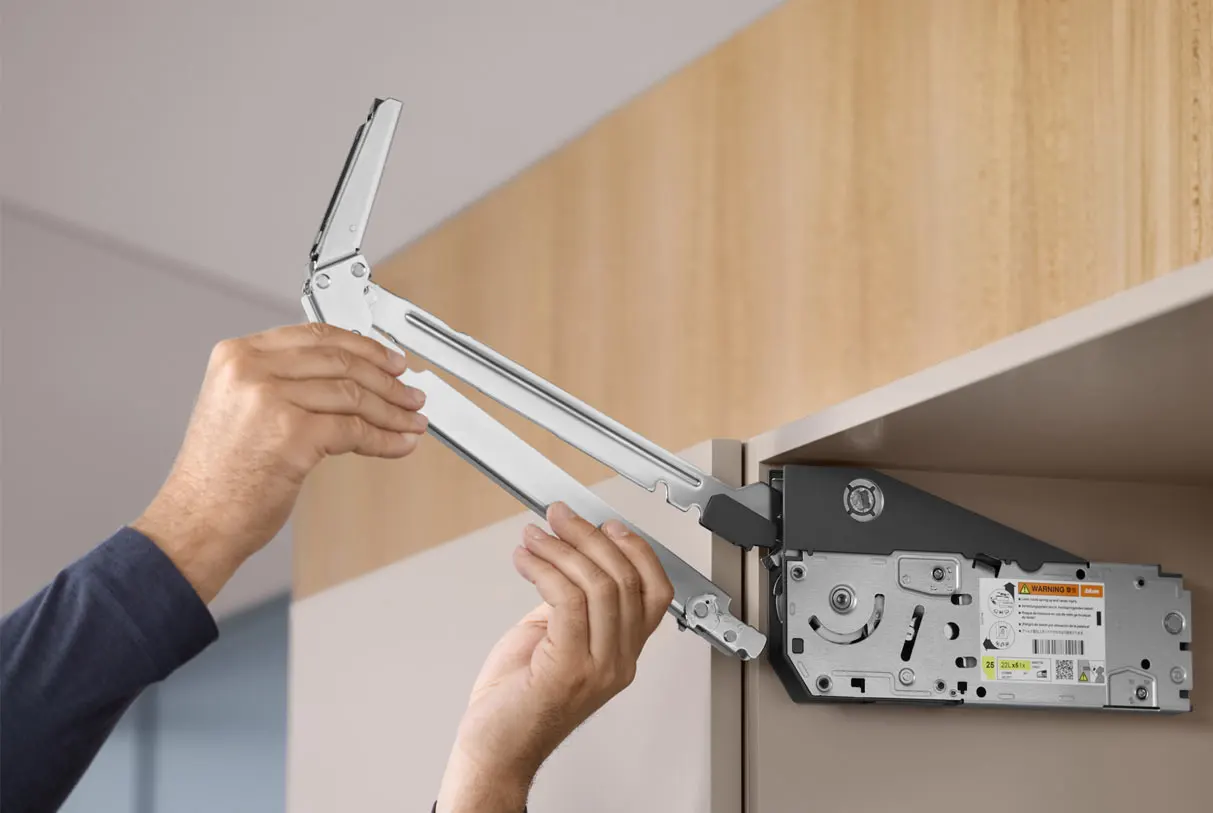

1. Mecanismos de elevación AVENTOS HL 22L2200 / 22L2500
2. Juego de Brazos 22L3200 / 22L3500 / 22L3800 /22L3900
3. Fijaciones frontales 20S4200 / 20S42T1
4. Pieza de unión para el estabilizador transversal 2272763
5. Estabilizador transversal 22Q1076U

Para seleccionar el mecanismo de elevación correcto, se debe conocer la altura del gabinete y el peso de la puerta, incluyendo la jaladera. Utilizando estos valores se selecciona en la tabla el mecanismo HS.

	HF top	HS top	HL top
ALTURA DE MUEBLE	480 – 1200 mm	350 – 800 mm	300 – 580 mm	205 – 600 mm
ANCHO DE MUEBLE	Hasta 1800	Hasta 1800	Hasta 1800	Hasta 1800
PROFUNDIDAD DE MUEBLE	264 mm	264 mm	264 mm	187 mm
VERSIONES EN FRENTES	Frentes con marcos de madera,marcos de aluminio estrecho/ancho, frentes asimétricos, combinación de madera y vidrio	Frentes finos, frentes con marco de madera, frentes con marco de aluminio anchos/finos	Frentes finos, frentes con marco de madera, frentes con marco de aluminio anchos/finos	Frentes finos, frentes con marco de madera, frentes con marco de aluminio anchos/finos

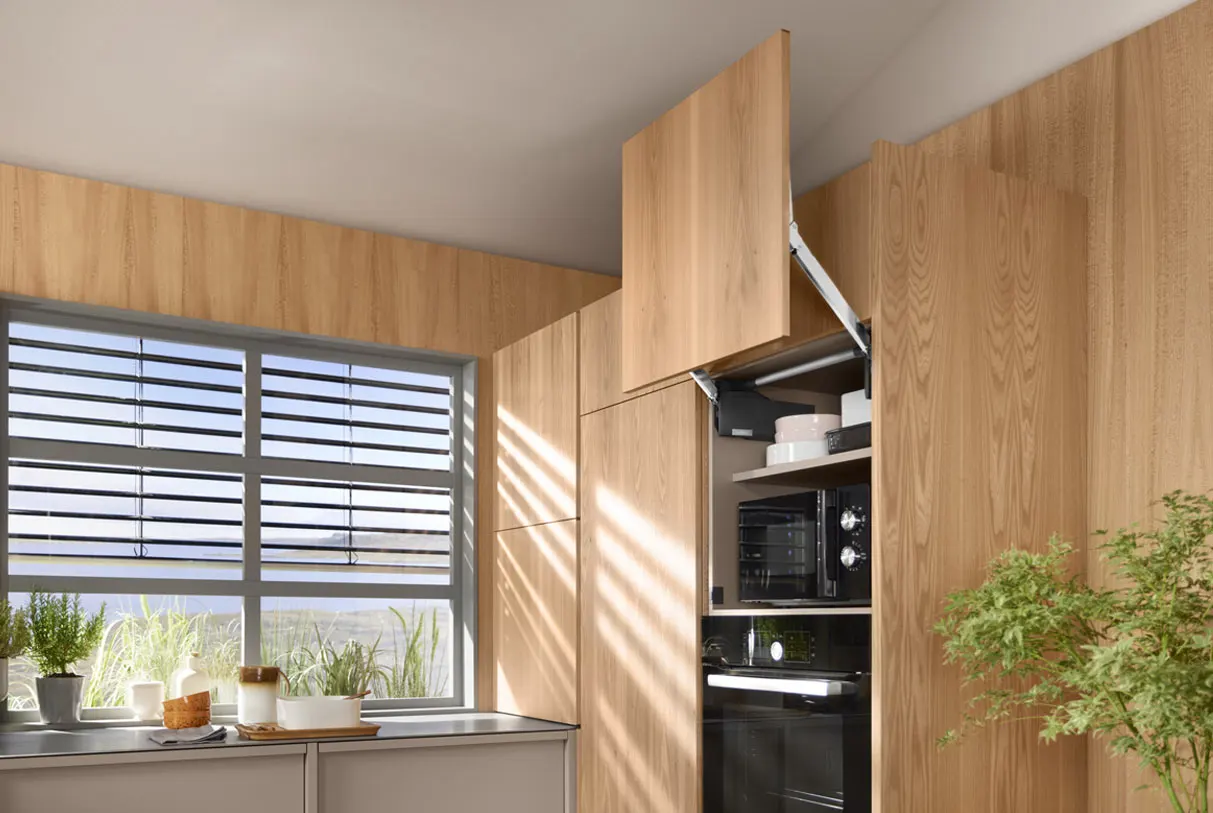

APLICACIONES	Armario superior, frentes altos de dos piezas, armario suplementario en la encimera	Armario superior (si hay espacio), frentes grandes de una pieza	Armario superior, armario alto (si hay lugar) a altura accesible, aparatos detrás, armario suplementario en la encimera	Armario superior, armario alto, encima de la nevera, armario despensa, horno
MONTAJE	Tornillos aglo con posicionamiento	Tornillos aglo con posicionamiento	Tornillos aglo con posicionamiento	Tornillos aglo con posicionamiento
TECNOLOGÍA DE MOVIMIENTO	BLUMOTION / SERVO-DRIVE	BLUMOTION / SERVO-DRIVE	BLUMOTION / SERVO-DRIVE	BLUMOTION / SERVO-DRIVE / Tip-ON
